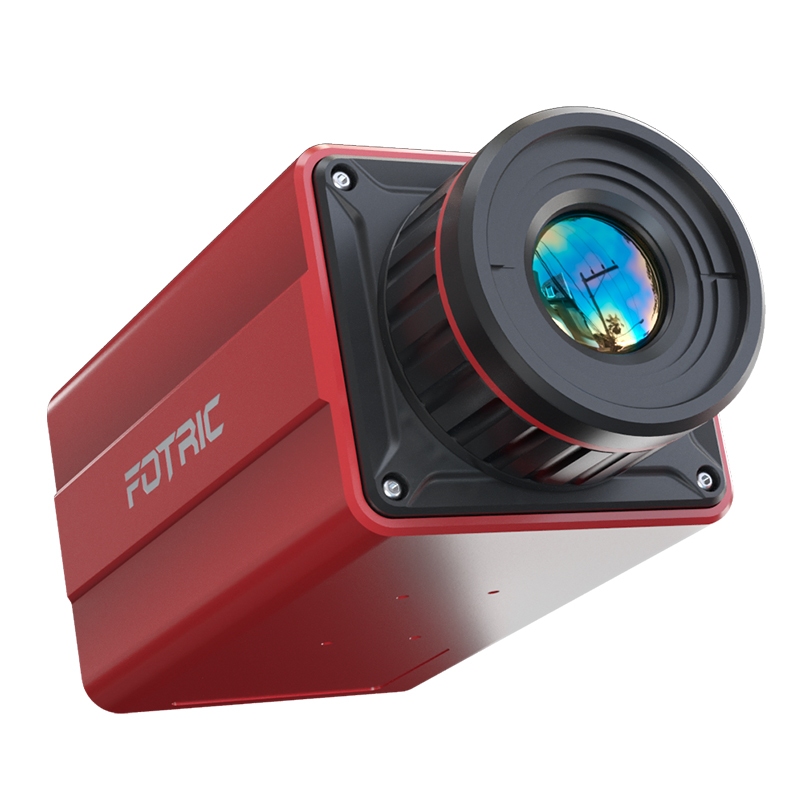

飛礎科616C-L30-M100在線微距紅外熱像儀

飛礎科在線微距紅外熱像儀具有全輻射熱像視頻流輸出功能，實時傳輸每幀每個像素點的原始溫度數據，可以對目標實現溫度趨勢分析。

品牌：FOTRIC飛礎科

型號：616C-L30-M100

飛礎科616C-L30-M100在線微距紅外熱像儀具有全輻射熱像視頻流輸出功能，實時傳輸每幀每個像素點的原始溫度數據，配合PC端功能強大的FOTRIC AnalyzIR分析軟件記錄全輻射熱像視頻，視頻保存每一幀圖像每個像素點的溫度數據，可以對目標實現溫度趨勢分析。

如進行長期老化實驗，可自由設置采樣間隔,如60秒采集1幀；如進行短期快速溫升測試，可自由設置1~30Hz采樣頻率，且連續可調。

長期在線模式下采集的數據非常大，FOTRIC 68O配套FOTRIC AnalyzlR軟件支持最大1TB(1024GB)的單個全輻射熱像視頻錄制，幫助研發用戶記錄實驗過程的完整數據。

可支持2套FOTRIC AnalyzlR專業研發軟件同時訪問、記錄全輻射熱像視頻且視頻保存每一幀圖像每個像素點的溫度數據。

采用性能過硬的電子元器件，支持7×24小時長期工作，保證在線熱像儀長時間可靠的運行。

基本參數

紅外分辨率：384*288

探測器類型：焦平面陣列FPA，非制冷微熱量

熱靈敏度（NETD）：＜50mk

像元間距：17μm

響應波段：7.5μm-14μm

視場角(FOV)：30°*22°（選配50μm鏡頭）

空間分辨率(IFOV)：1.27mrad

最小成像距離：50mm

鏡頭焦距：50μm

對焦方式：手動

測量分析

測溫范圍：-20℃-650℃

測溫量程：-20℃-150℃ 0℃-650℃

測溫精度：±2℃或±2%，取大值

全局測溫修正：發射率(0.01-1.0)、反射溫度、大氣溫度、相對濕度、目標距離、外部光學透過率

區域測溫修正：區域發射率(0.01-1.0)

分析軟件：AnalyzIR

圖像顯示

調色板：鐵紅、黑白、彩虹等10種調色板，可反轉調色板

圖像處理：非均勻性校正，智能增益控制

圖像鏡像：左右，上下，中心

視頻流壓縮標準：H.264

視頻流：主碼流 像素：384*288 頻率：30Hz 帶寬：1.8Mb 子碼流 像素：384*288 頻率：30Hz 帶寬：100Kb

全輻射流：支持30Hz的全輻射流

功能特性

云臺控制：支持Pelco-D協議

測溫區域：支持5個測溫點，10個測溫線，10個測溫區域，支持Modbus輸出(該Modbus輸出功能與云臺控制功能互斥)

行業應用軟件：支持

網絡連接

以太網類型：10M/100M/1000M自適應

網絡協議：IPv4，UDP，TCP，RTSP，RTCP，RTP

并發訪問：主碼流、子碼流10路，全輻射1路

接入標準：ONVIF

電氣接口

電源接口：接線端子，帶固定螺絲孔

網絡接口：RJ45，帶固定螺絲孔，帶狀態指示燈

報輸入/輸出：1路繼電器輸出：負載能力：3.3-24V，1.5A 1路光耦輸出：輸出能力：3.3-24V，最大輸出電流35mA 1路光耦輸入：輸入能力：3.3-24V，輸入電流5mA-15mA

串口：1路RS-485

電源系統

供電方式：12V/24V DC，PoE

典型功耗：3W

可靠性和認證

安全標準：GB 4943.1-2011 | EN 62368-1:2014+A11:2017；GB/T 19870-2018

電磁兼容性：GB/T 18268.1-2010 | EN 61326-1:2013 GB 17625.1-2012 | EN IEC 61000-3-2:2019 GB/T 17625.2-2007 | EN 61000-3-3:2013/A1:2019 GB/T 19870-2018 GB 4824-2019 EN 55032:2015/A11:2020 EN 55035:2017 FCC CFR47 Part15 subpart B

防護等級：IP40， GB/T 4208-2017 | IEC 60529:2013 靜電4kV（接觸）/8kV（空氣），GB/T 17626.2-2018 | IEC 61000-4-2:2008 浪涌1kV，GB/T 17626.5-2019 | IEC 61000-4-5:2014+AMD1:2017 工頻磁場100A/m，GB/T 17626.8-2006 | IEC 61000-4-8:2009

抗沖擊：25g，GB/T 2423.5-2019 | IEC 60068-2-27:2008

抗振動：2g，GB/T 2423.10-2008 | IEC 60068-2-6:2007

符合RoHS指令：Directive 2011/65/EU and amendment (EU) 2015/863

物理參數

工作溫度：-20℃-65℃

存儲溫度：-40℃-70℃

相對濕度：＜90%

尺寸：112mm*68mm*60mm（不含鏡頭、不含底座）

重量：485g（不含鏡頭、不含底座）

外殼材質：外殼材料：鋁合金

安裝方式：三腳架安裝：2個 1/4-UNC-20標準三腳架安裝孔 支持底部安裝、頂部安裝

標準配置：紅外熱成像主機、鏡頭、鏡頭蓋、電源適配器、電源轉接頭、網線、資料袋(裝箱單、標定證書、用戶手冊、合格證、保修卡）、附件袋(三腳架轉接塊、4個M2*5螺釘、內六角扳手)、包裝箱
